单向土工格栅铺设施工要求

.

1)格栅的铺设分两种情况：底层的铺设和二层以上格栅铺设。在基坑开挖到位后底层格栅铺设前，可采用重型压路机将基槽碾压多遍，将基土层碾压平整，便于格栅铺设作业。

2)按设计图纸要求的长度及方向进行格栅铺设，并采用剪刀对格栅进行裁剪。

3)格栅横向的搭接采用连接棒搭接，连接棒搭接时，必须交替穿过上下幅格栅每根肋条。

4)格栅铺设期间，禁止各种机械在没有填筑回填土的土工格栅上通行。避免造成格栅起鼓、起皱、不平整问题和降低土工格栅的力学强度。格栅张拉工具包括:电子拉力计、双钩紧线器、张拉耙、角铁桩，以张拉耙钩住格栅末端横肋，再连接拉力计与紧线器，紧线器后端与临时锚桩固定。通过动作紧线器和拉力计读数，实现对格栅张拉值量化。格栅张紧平顺，无皱褶，反包部位格栅贴合良好，满足质量要求。

5)格栅锚固可采用08钢筋或定制的竹签。钢筋加工成“U”形，竹签顶端加工成“T”形，长度均为250mm。对张拉后的格栅按纵横间距0.7m尺寸呈梅花状布置钉在格栅横肋受力侧。确保格栅各部位保持张紧平顺，紧贴地面，在填土等外力作用时，铆钉不会松脱，格栅不起褶皱。临时错固完成后拆除张拉工具。

回填碾压

1)格栅张拉固定后，进行回填土施工，以轮式铲车运土、反铲挖机摊铺、压路机碾压配合流水作业。回填土采用粗粒土，最大粒径小于单层回填层厚度的1/3。分层回填施工，分层压实厚度

2)回填土作业从坡背处平铺的格栅外围逐步向坡面侧推进，严禁重型机械在未摊铺土的格栅上行走或碾压。

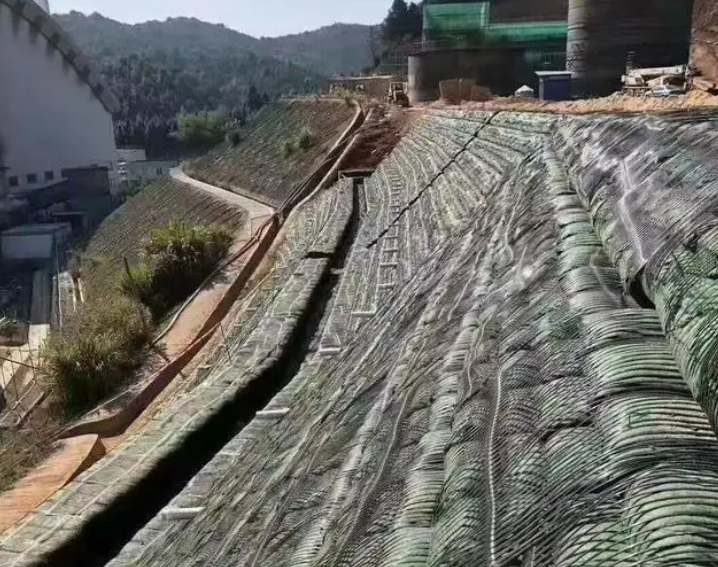

3)在邻近坡面处2米内禁止重型压路机作业，一是防止机械跌落发生事故二是避免重型机械碾压时将袋装土挤出和碾压变形。可采用小型振动碾压夯实。
